Opel Zafira

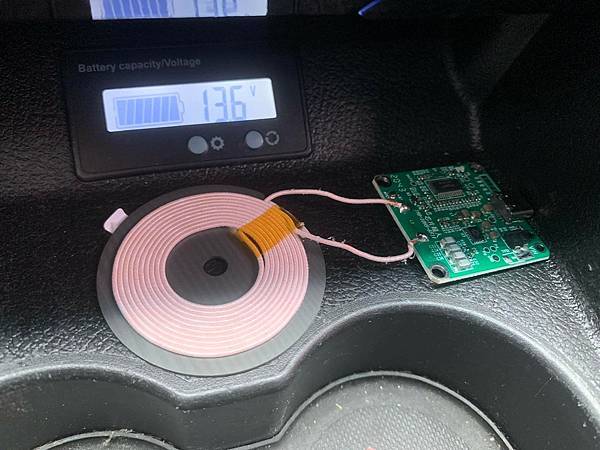

蝦皮買的無線充電線圈線圈的尺寸為5公分

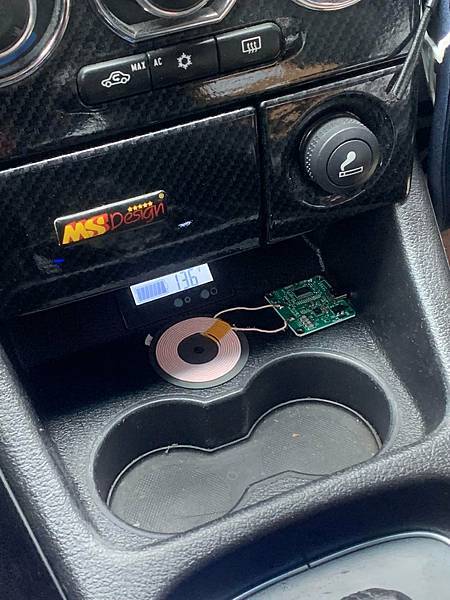

預計要裝在這個位置的下方

比對後扣除本體塑膠的厚度

理論上安裝沒問題

有問題的是~~手機寬度8公分有點大已經遮到杯架了

怕中心距離感應圈太遠會有無法感應的問題

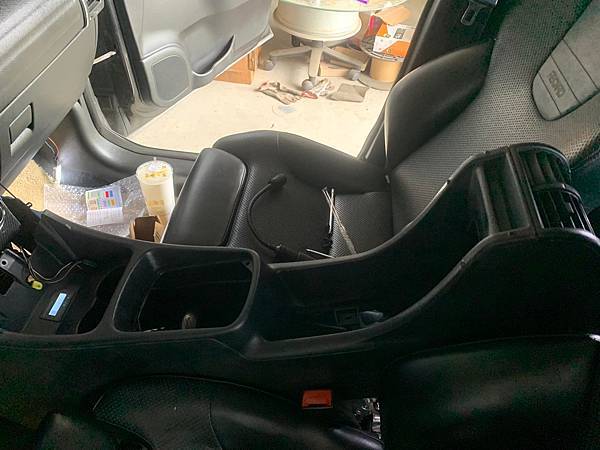

拆~~使用工具很是一般般就抽屜裡的那一些想像得到的

下方的空間容納線圈完全沒問題

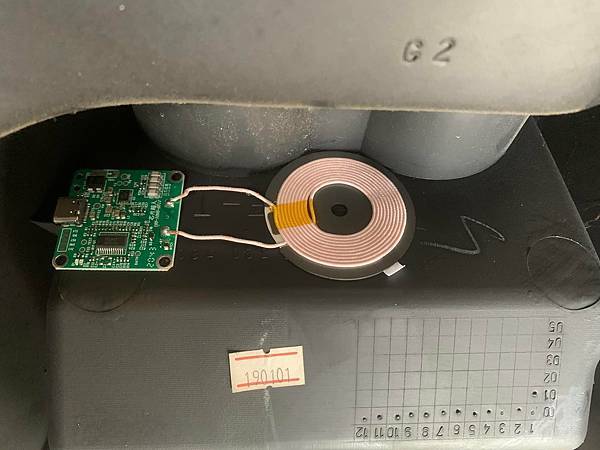

這尺寸擺上去不偏不倚剛剛好

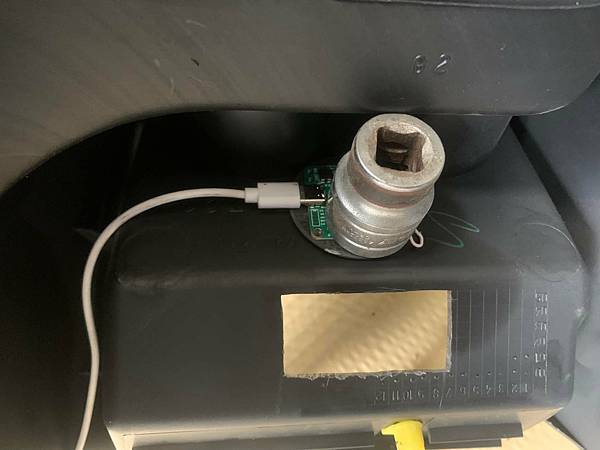

線圈背部本身有背膠剛好黏上電路板

剩下就是沾上膠水壓上重物固定

type c的USB插頭需求剛好順便更換原本單一電源插座

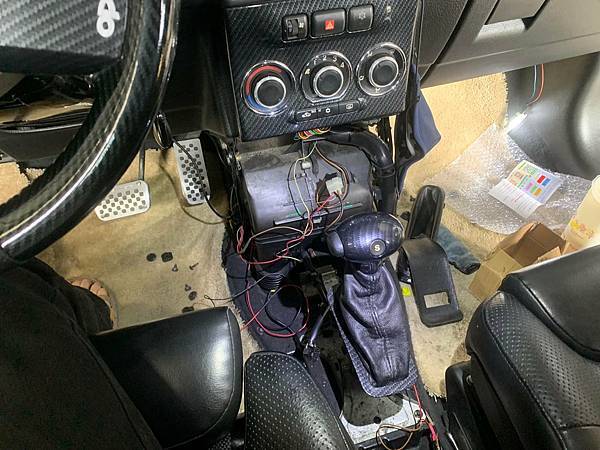

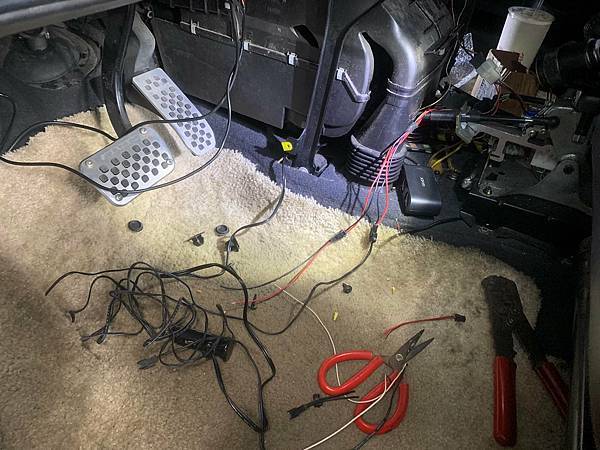

配線時順便把之前的外加設備一併整理一次

將混亂的線色與插頭全部規格統一

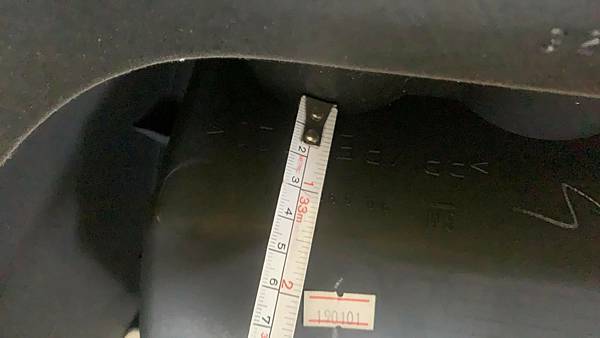

置杯架前的擺放位置縱深不足5cm

放上手機後行駛間容易因為滑動脫離感知範圍

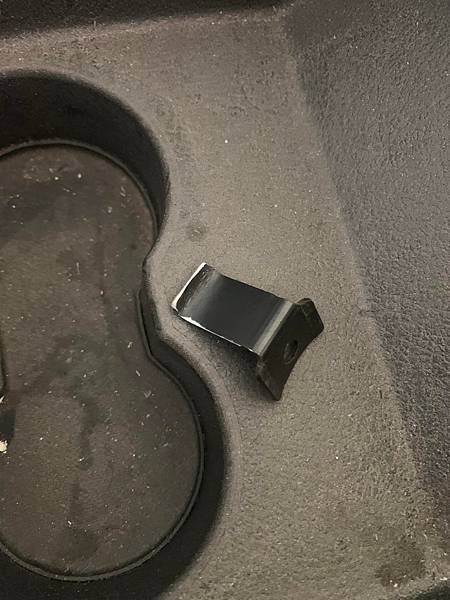

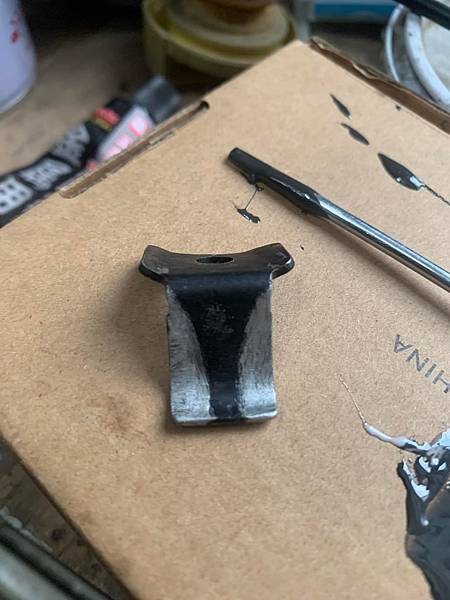

解決方式~~摺一個反ㄣ字托架加以限制手機活動範圍

材料來源:節氣門右上螺絲上的線組固定架

工具:兩隻鉗子+一隻銼刀+150番砂紙進場

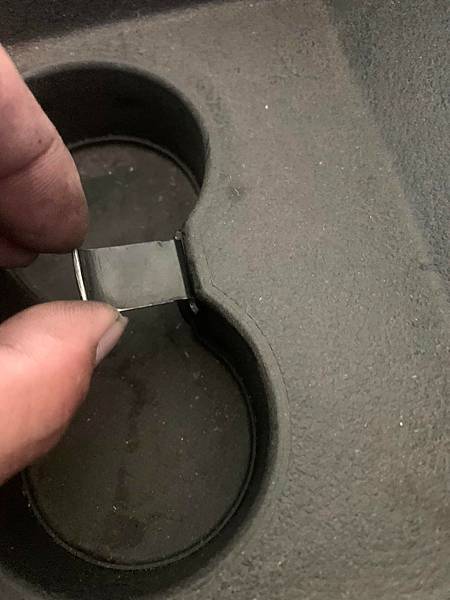

托架尺寸有依照外殼丈量

可是等到完工後手機放上確發現架橋過長

想了想還是卸下來再配合裸機尺寸裁短架橋

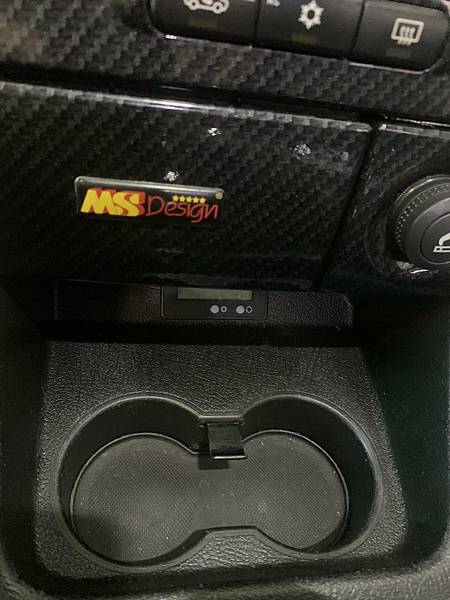

這一弄好後再放上帶殼手機試試腳位時

咚的一聲卻發現可以~帶殼充電了

原來~裁短後的架橋收攏的位置剛好手機對準線圈上

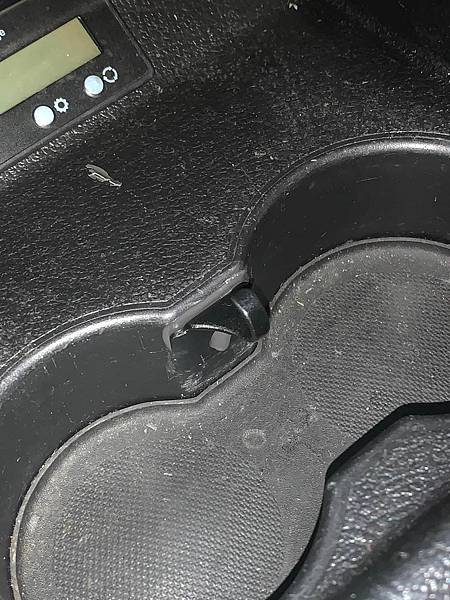

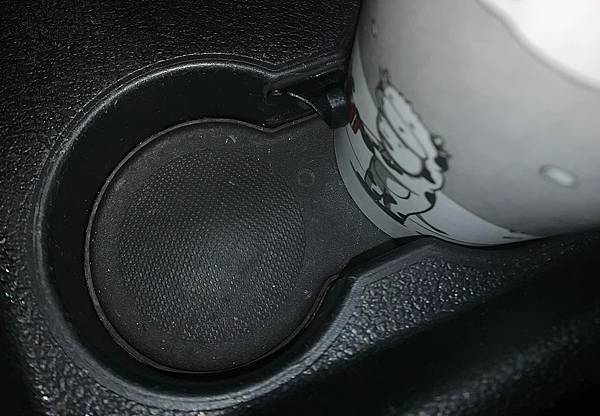

為了改天杯架依舊可以使用

再把托架兩側配合杯架弧度加以適型

動作開始:先把要修除的部分劃出來

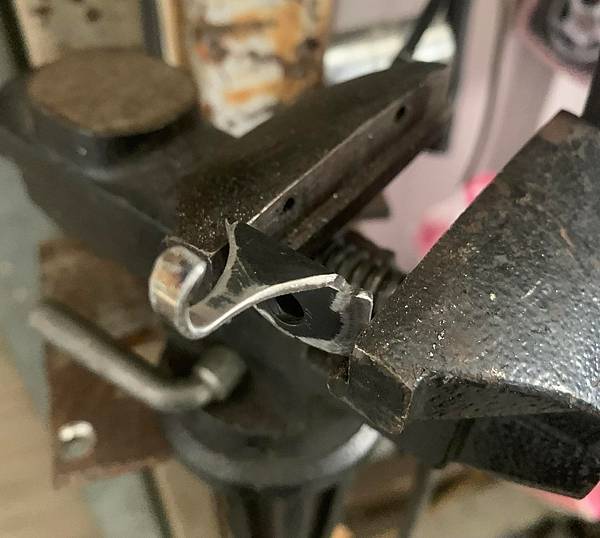

切割器+銼刀~~一刀一動作修出弧度來

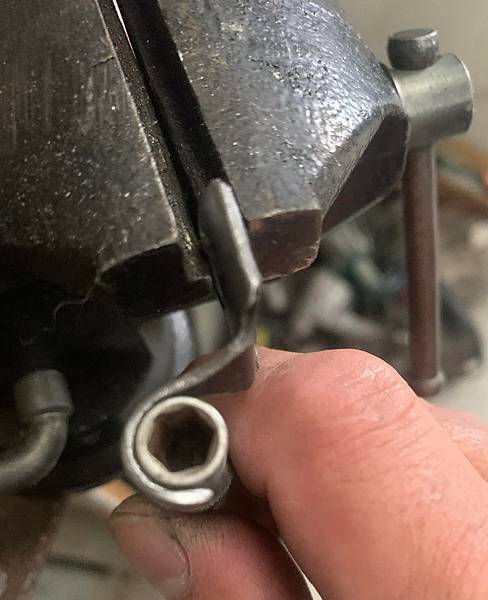

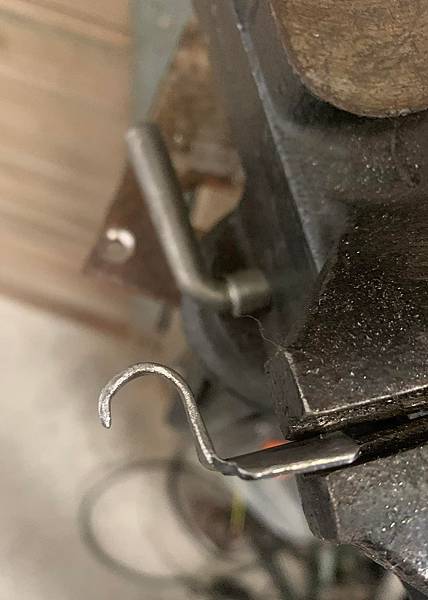

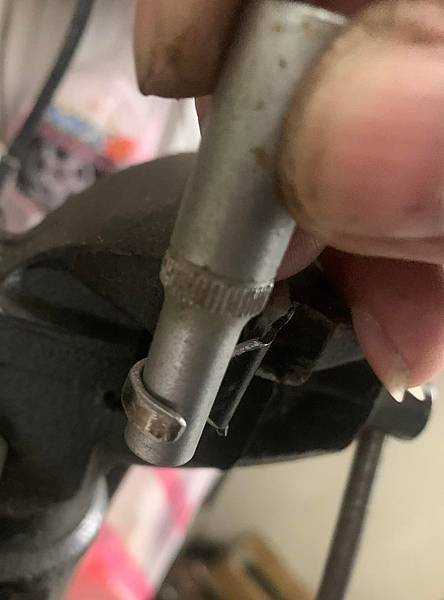

利用6號套筒的圓周壓出要勾住手機的弧度

好啦~當這下一切都搞定了後突然發現

那年我應該去學首飾雕刻一類的工藝

才不會浪費這一生
