後尾燈座

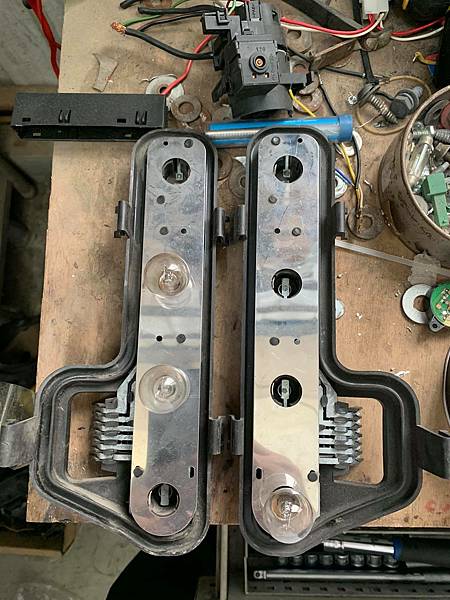

依序為1煞車燈2方向燈3倒車燈4霧燈
霧燈與夜行燈連動改裝在幾年前購入燻黑尾燈時就一併改好了
剛好有車友有要求就順道施作時一併留下紀錄
線色定義:黑色線條代表正電控制導通
藍黑色~霧燈線第2pin
黃黑~煞車燈線
灰黑左夜燈線第6pin
綠黑右夜燈線第5pin
棕色~負極
白黑~倒車燈線

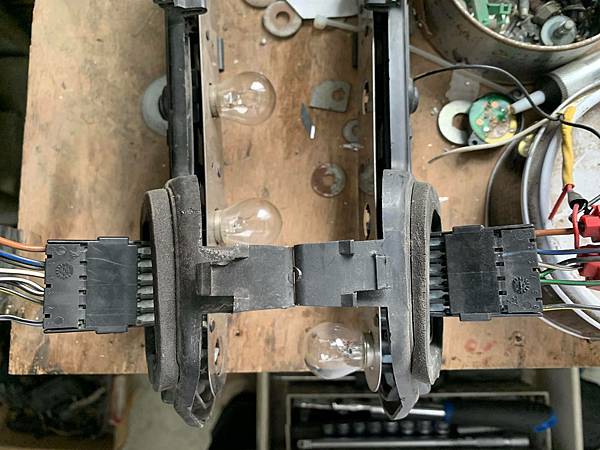

左右插頭線色配置並不相同~腳位不同

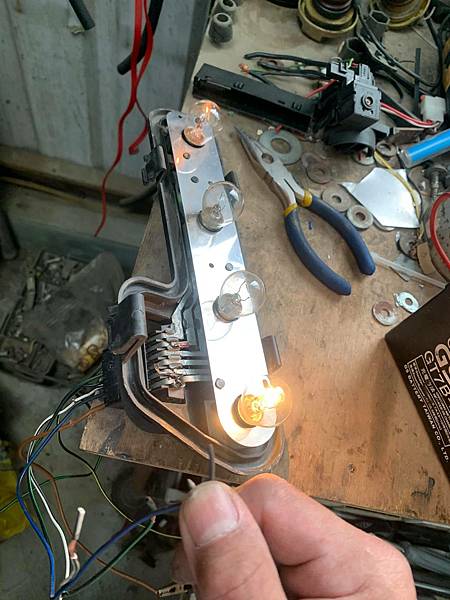

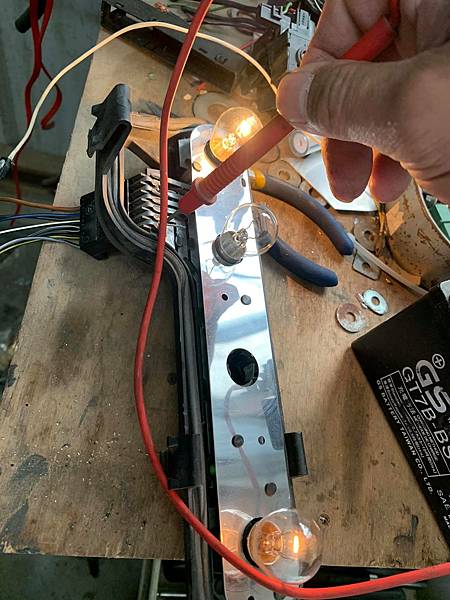

所以要對線色測試腳位

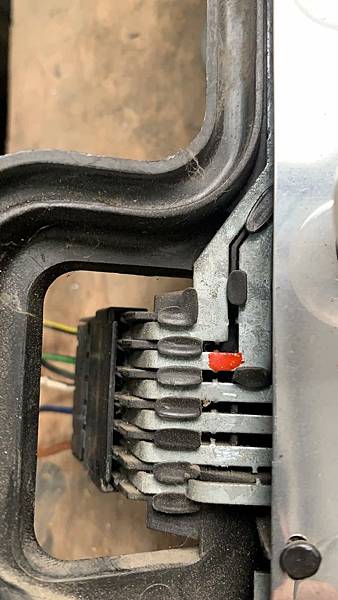

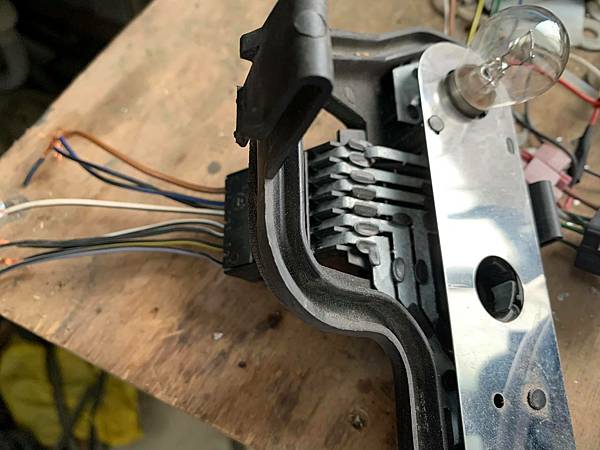

這是左邊L燈座總成

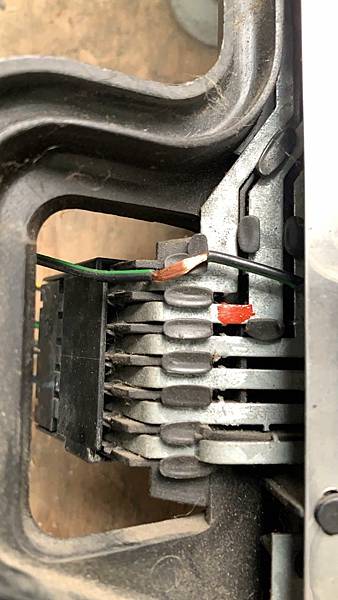

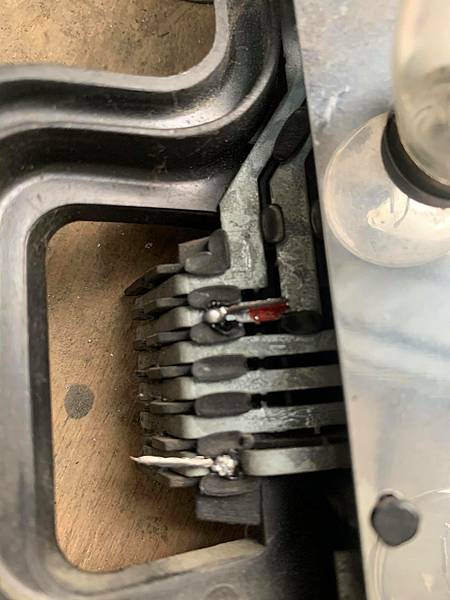

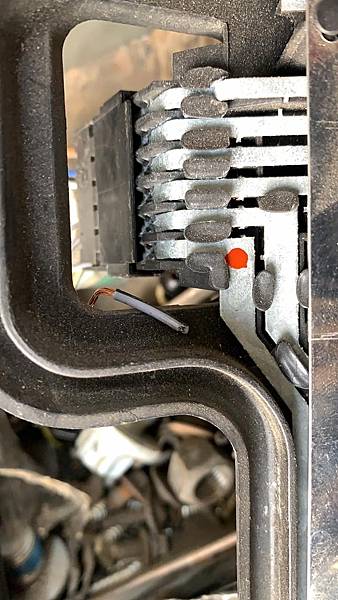

第2pin和第6pin要各鑽一個洞接上電線形成導通
當開啟夜行燈的時候原本的霧燈也會一併亮起
另外建議此時的霧燈燈泡要改成LED才不會傷人
這是右邊的燈座R

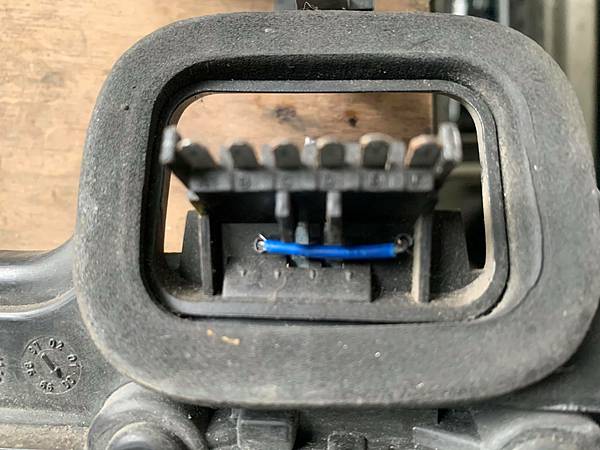

腳位第2PIN和第5PIN要導通
組裝完工後
如果沒將原本後霧燈藍黑線剪斷
那在開啟夜行燈時儀表上的後霧燈顯示會亮著
