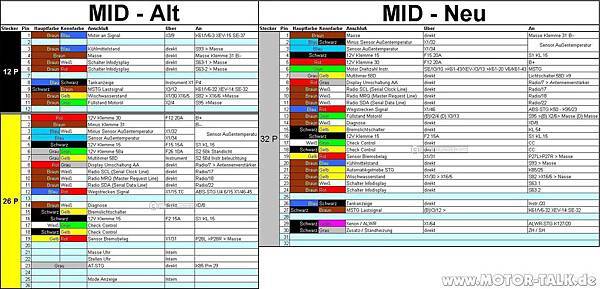

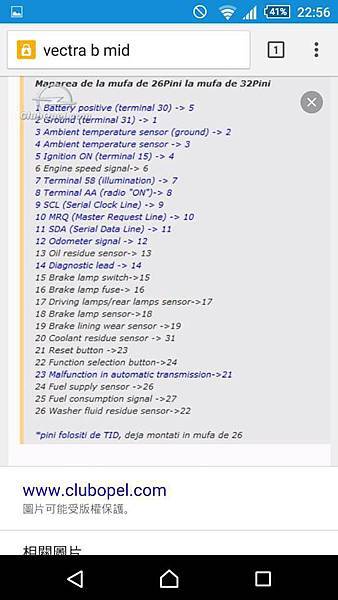

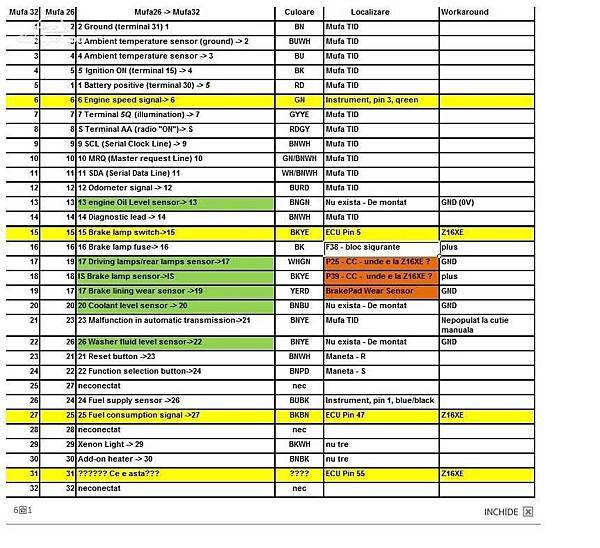

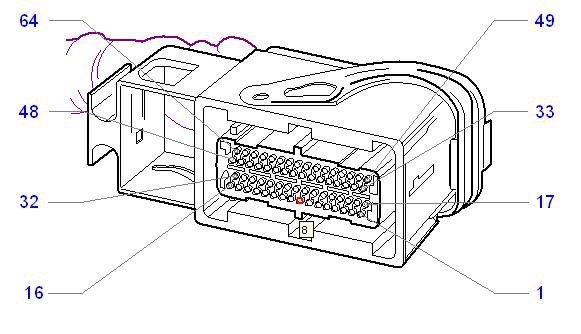

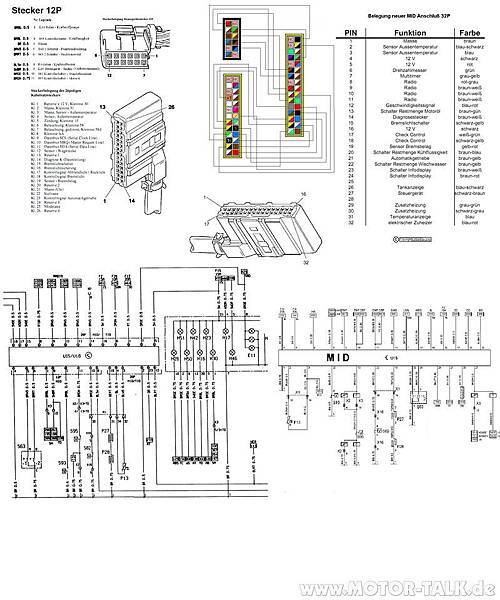

針腳pin分配：連接器D2。
01 - BROWNYJ棕色 0,75- 負電
02 - BLUE/WHITE 0.35 - 室外溫度傳感器
03 - BLUE 0.35- 室外溫度傳感器
04 - BLACK 0,5 - + 12V帶保險絲F13 --- 5A 紅火電
05 - RED 0,75- + 12V熔絲F34 --- 20A 正電
06 - GREEN 0.35- 曲軸轉速傳感器(接轉速表)
07 - GARY/YELLOW 0,5 - multitaymer（小夜燈）
08 - RED/WHITE 0,5- 收音機正電
09 - BROWN棕色/RED紅 0.35-電台/時鐘
10 - BROWN棕色/GARY灰 0.35-電台
11 - BROWN棕/BLACK黑 0.35-電台/日期
12 - 藍紅- 輪轂速度傳感器（ABS）
13 - BROWN棕/GREEN綠 0.5 - 是機油油位傳感器
14 - BROWN棕/WHITE白0.3 - 診斷
15 - BLACK/YLLOWE 0.35 - 制動信號煞車開關
16 - BLACK 黑0.35+ 12V保險絲位置F38---煞車燈保險絲
17 - WHITE白/GREEN綠0.35-控制單元燈泡燈光控制模組
18 - BLACK黑/YELLOW黃0.35-煞車燈感知器
19 - YELLOW黃/RED紅0.35-剎車片磨損關鍵傳感器
20 - BROWN棕/BLUE 藍0,5 - 冷卻液液位傳感器
21 - BROWN棕/YELLOW黃-變速箱故障顯示
22 - BNYE 0 5 - 雨刷水位感知
23 - BROWN棕/WHITE白 0.35 - 轉向開關下(控制/導航BC)
24 - BROWN棕/RED紅 0.35- 轉向開關下(控制/導航BC)
25 - 空白
26 - BLUE藍/BLACK黑 0.35- 油箱傳感器（儀表盤上）
27 - BLACK黑/ROWBN棕 0.35 - ECU信號- 油耗信號線
28 - 未使用（僅適用於NAVI）
29 - GARY灰/GREEN綠 0,5 - 可選加熱器（如適用）
30 - BLACK黑/GARY灰 0,5 - 一個額外的加熱器（如適用）
31 - BU藍 0.35 - 發動機溫度傳感器（接儀表盤上）水溫感知器
32 -畢0.35 - 一個啟動信號/充電（輔助加熱器（如果有的話））聯繫D2（15）和D2（16）。
這對導線的必需控制保險絲/斷路器制動燈。
在D2（15）的信號直接來自制動燈開關
信號D2（16）直接來自導火索F38-10A，但拉回來不需要電線。
你可以吃從紅綠燈的青蛙（她F38，吊）聯繫D2（27）最重要的接觸。
這是一個信號給計算機，
其中發送關於燃料消耗的所有數據。
它適用於幾乎所有的雅特發動機
